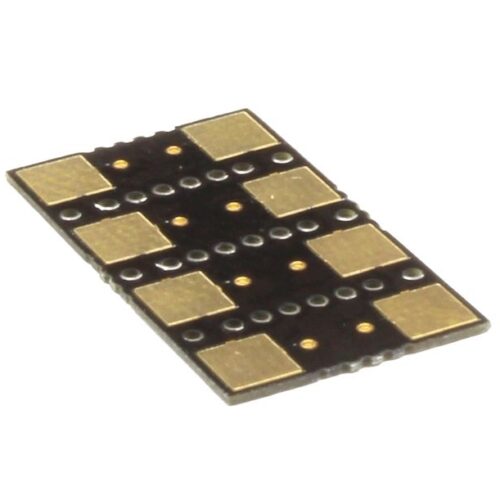

Ladeschaltung für Speicherkondensatoren/Pufferspeicher

Mit Hilfe dieser Ladeschaltung können beliebige Tantal Kondensatoren an alle gängigen Digitaldecoder angeschlossen werden.

Unsere Ladeschaltung kann im Prinzip an jeden Decoder angeschlossen werden. Die Ladeschaltung muss generell an Decoder-Plus und Decoder-Masse angeschlossen werden. Das ist eigentlich für alle Decoder in den Anleitungen der Hersteller dokumentiert. Bei Decodern mit Schnittstelle wird meistens auch beides an die Leiterplatte übertragen oder es kann an der Buchse auf der Leiterplatte angelötet werden. Dann muss man nicht am Decoder löten.

Auf keinen Fall darf die Ladeschaltung am Gleisanschluss oder Motorausgang des Decoders angeschlossen werden!

Vertauschen Sie auf keinen Fall plus und minus von den Kondensatoren und der Anschlußleitungen! Kurzschluss  kann zur Explosion der Kondensatoren und zum Zerstören des Decoders führen!

+/- ist auf der Platine gekennzeichnet!
