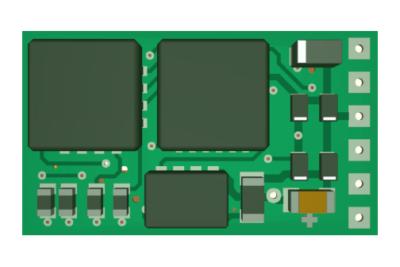

FH05B-0 Gen2 – Funktionsdecoder (nur Platine)
€ 29,90
inkl. MwSt. zzgl. Versandkosten
Vorrätig
Hersteller: Döhler & Haas
Verfügbare Menge: 3 Kategorie: Funktionsdecoder
Lieferzeit: Prompt
Beschreibung
Fahrzeugfunktionsdecoder 0,5 A
Betriebsart SX1, SX2, DCC, MM, DC-analog | |
Maße [mm] | 13,4 * 7,8 * 1,7 |
Gesamtbelastbarkeit | 0,5 A |
Max. Fahrspannung | 30 V |
LV, LR (dimmbar) | je 150 mA |
AUX1, AUX2 (dimmbar) | je 300 mA |
AUX3, AUX4 | unverstärkt |
AUX5, AUX6 | unverstärkt |
mit SUSI-Schnittstelle (wenn AUX5/AUX6 deaktiviert) |
Produkteigenschaften und Funktionen
- Zum wahlweisen Betrieb mit konventionellem Gleichstrom-Fahrgerät, Digitalsystemen nach SelecTRIX 1 und 2 oder nach DCC-Format
- Die Umschaltung zwischen Analog- und Digitalbetrieb erfolgt automatisch
- Im Digitalbetrieb wird das zuletzt programmierte System verwendet (es wird nicht automatisch umgeschaltet!)
- SelecTRIX 1 31 Fahrstufen, 100 Adressen
- SelecTRIX 2 127 Fahrstufen, 10.000 Adressen, 16 Zusatzfunktionen
- DCC Kurze Adressen (1-127), lange Adressen (0001-9999), mit 14, 28, 126 Fahrstufen
- Intern 127 Fahrstufen
- Blockstreckenbetrieb mit einfachen Dioden im Digitalbetrieb
- Licht- und Funktionsausgänge (teilweise) dimmbar und analog aktivierbar
- Rangiergang
- Licht- und Gleisanschlüsse elektronisch tauschbar
- Alle Funktionsausgänge frei programmierbar
- Temperaturschutz
- Resetfunktion für DCC und SX2
- Updatefähigkeit des Decoders
Der Fahrzeugfunktionsdecoder FH05B unterstützt das Bremsen mit asymmetrischer Digitalspannung (vier Dioden in Serie und eine Diode antiparallel, Lenz ABC), die Langsamfahrt (mit geeigneten Bremsmodulen) und die bidirektionale Kommunikation (Lokadressrückmeldung im DCC-Betrieb, RailCom®).
Für die SX1-Programmierung ist ein an die Versorgungsspannung (VS) angeschlossenes SUSI-Modul bzw. eine angeschlossene Pufferung zu entfernen. Es reicht aus, die Versorgungsspannung (roter Draht bei SUSI) für die Zeit der SX1-Programmierung zu unterbrechen. Die SX2- bzw. DCC-Programmierung ist hiervon nicht betroffen.
