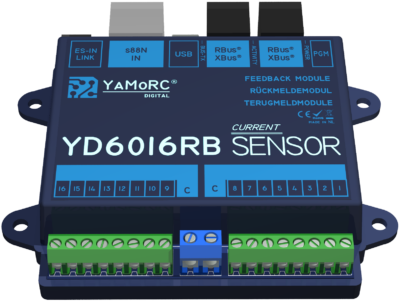

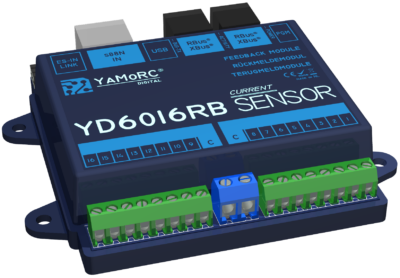

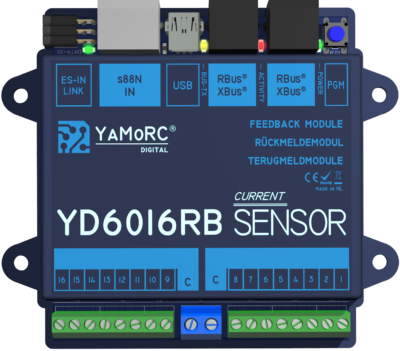

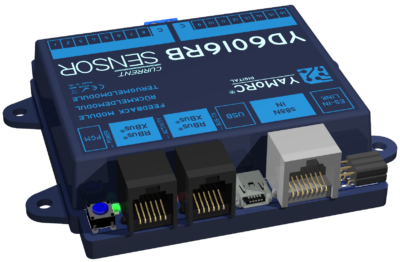

YaMoRC YD6016RB-CS – 16-fach Rückmelder Stromfühler RBus/XBus
€ 89,50
inkl. MwSt. zzgl. Versandkosten
Vorrätig
Verfügbare Menge: 2
Lieferant: YaMoRc Kategorien: Steuern u. Fahren, YaMoRC
Lieferzeit: Prompt
- Beschreibung
- ES-Link
- Garantie und Gewährleistung
- Warnhinweis
- Nutzungshinweis für Kinder unter 14 Jahren
Beschreibung
Das Standard-Rückmeldemodul mit RBus/XBus-Schnittstelle
* 16 Belegt-/Rückmelder mit Strommessung,, angeordnet in zwei unabhängigen 8er-Blöcken, jeder mit seinem eigenen Common
* 2 A Dauerstrom pro Detektor, 8 A insgesamt kombiniert über die 16 Detektoren des gesamten Moduls
* 5 A kurzzeitig überlastbar (100 ms) pro Detektor.
* 1 mA Stromempfindlichkeit
* Kapazitiver Eingangsfilter an jedem Eingang, um Rauschen auf langen Kabeln und Streckenabschnitten zu unterdrücken
* Konfigurierbare Ein- und Ausschaltverzögerung für jeden Eingang zur optimalen Entprellung bei nicht optimalem Rad-Spur-Kontakt
* Jeder Eingang individuell konfigurierbar für verschiedene Aktionen wie Rückmeldung, Weiche umschalten, Weiche werfen, Weiche schließen
* Jeder Eingang einzeln konfigurierbar für Rückmelde- oder Weichenadresse
* ES-IN-Link für den direkten Anschluss von bis zu 4 zusätzlichen YD6016ES-Modulen (dadurch entsteht ein RBus-Modul mit 80 Eingängen)
* ES-IN-Link-Verbindung zu anderen ES-Link-fähigen Modulen zur Modulkonfiguration
* ES-IN-Link-Verbindung zu YD9101 für webbasierte Konfiguration
* USB-Verbindung mit einem virtuellen COM-Port für das YD.Command-Protokoll
* Firmware über USB aktualisierbar
* Stromversorgung direkt von RBus / XBus (oder USB für einfache Konfiguration und Aktualisierung auf einem PC)
ES-Link
ES-Link ist eine offene Weiterentwicklung von YaMoRC auf dem s88-Bus.
Daraus ergibt sich auch der Name Erweiterter S88-Bus.
Physikalisch ermöglicht es zwei benachbarte YaMoRC-Module mittels des ES-Link-Sticks miteinander zu verbinden: Dies ist im Moment praktisch, wenn man z.B. ein LocoNet-Rückmeldemodul mit 32, 48 oder mehr Eingängen erstellen möchte, indem er YD6016LN mit mehreren YD6016ES-Rückmeldemodulen kombiniern.
Normalerweise haben sogenannte s88-Master-Module einen ES-Link-Anschluss: ES-IN-Link. Dieser Anschluss ist normalerweise bei den meisten YaMoRC-Modulen mit USB-Anschluss vorhanden. In diesem Fall bietet der ES-IN-Link auch eine bidirektionale serielle Kommunikation basierend auf einem UART-Protokoll mit 9600 Baud. Dadurch können Module, die keinen USB-Anschluss haben, trotzdem konfiguriert und aktualisiert werden, wenn sie mit einem Modul mit ES-IN-Link verbunden sind.
Solche USB-losen Module können entweder ES-PGM-Link- oder ES-OUT-Link-Anschlüsse haben. Beide sind identisch und müssen an ein ES-IN-Link-Modul angeschlossen werden.
Schließlich kann ein Modul sowohl ES-IN-Link als auch ES-OUT-Link haben. Solche Module können verkettet werden und bieten einen sogenannten transparenten Modus.
Garantie und Gewährleistung
24 Monate Gewährleistung ab Kaufdatum
Inhalt der Garantie/Ausschlüsse:
Die Garantie umfasst nach Wahl von YaMoRC die kostenlose Beseitigung oder den kostenlosen Ersatz des schadhaften Teils, die nachweislich auf Konstrukions-, Herstellungs-, Material- oder Transportfehler beruht. Hierzu müssen Sie den Decoder ordnungsgemäß frankiert an uns einsenden. Weitergehende Ansprüche sind ausgeschlossen.
Die Garantieansprüche erlöschen:
1. Bei verschleißbedingter Abnutzung bzw. bei üblicher Abnutzung von Verschleißteilen.
2. Bei Umbau von YaMoRC-Produkten mit nicht vom Hersteller freigegebenen Teilen.
3. Bei Veränderung der Teile, insbesondere durch Öffnen des Gehäuses.
4. Bei Verwendung zu einem anderen als vom Hersteller vorgesehenen Einsatzzweck.
5. Wenn die von YaMoRC in der Betriebsanleitung enthaltenen Hinweise nicht eingehalten wurden.
Die Garantiefrist verlängert sich durch die Instandsetzung oder Ersatzlieferung nicht. Die Garantieansprüche können entweder bei Ihrem Händler oder durch Einsenden des reklamierten Produkts zusammen mit der Garantieurkunde, dem Kaufnachweis und der Fehlerbeschreibung direkt an YaMoRC gestellt werden:
Drenth Design & Consulting B.V.
Glazeniershorst 209
NL-7328 TJ APELDOORN
Liability: Drenth Design & Consulng B.V.
Phone: +31643392605
E-Mail: ddc@yamorc.com
Directors: Gabriele Drenth-Viertel, Karst Drenth
Trade register: 72184728
VAT No/Tax ID: NL-859019901B01
Warnhinweis
Achtung:
Alle Artikel im Shop von Lokwerkstatt-Wien sind nicht für Kinder unter 14 Jahren geeignet.
Aufgrund verschluckbarer Kleinteile dürfen Kinder unter 3 Jahren keinen Zugang zu den Artikeln haben.
Kinder dürfen diese nur unter Aufsicht von Erwachsenen verwenden.
Nutzungshinweis für Kinder unter 14 Jahren
Achtung:
Dieser Artikel ist kein Spielzeug und ist daher nicht für Kinder unter 14 Jahren geeignet.
Aufgrund verschluckbarer Kleinteile dürfen Kinder unter 3 Jahren keinen Zugang zu den Artikeln haben.
Kinder dürfen diese nur unter Aufsicht von Erwachsenen verwenden.
