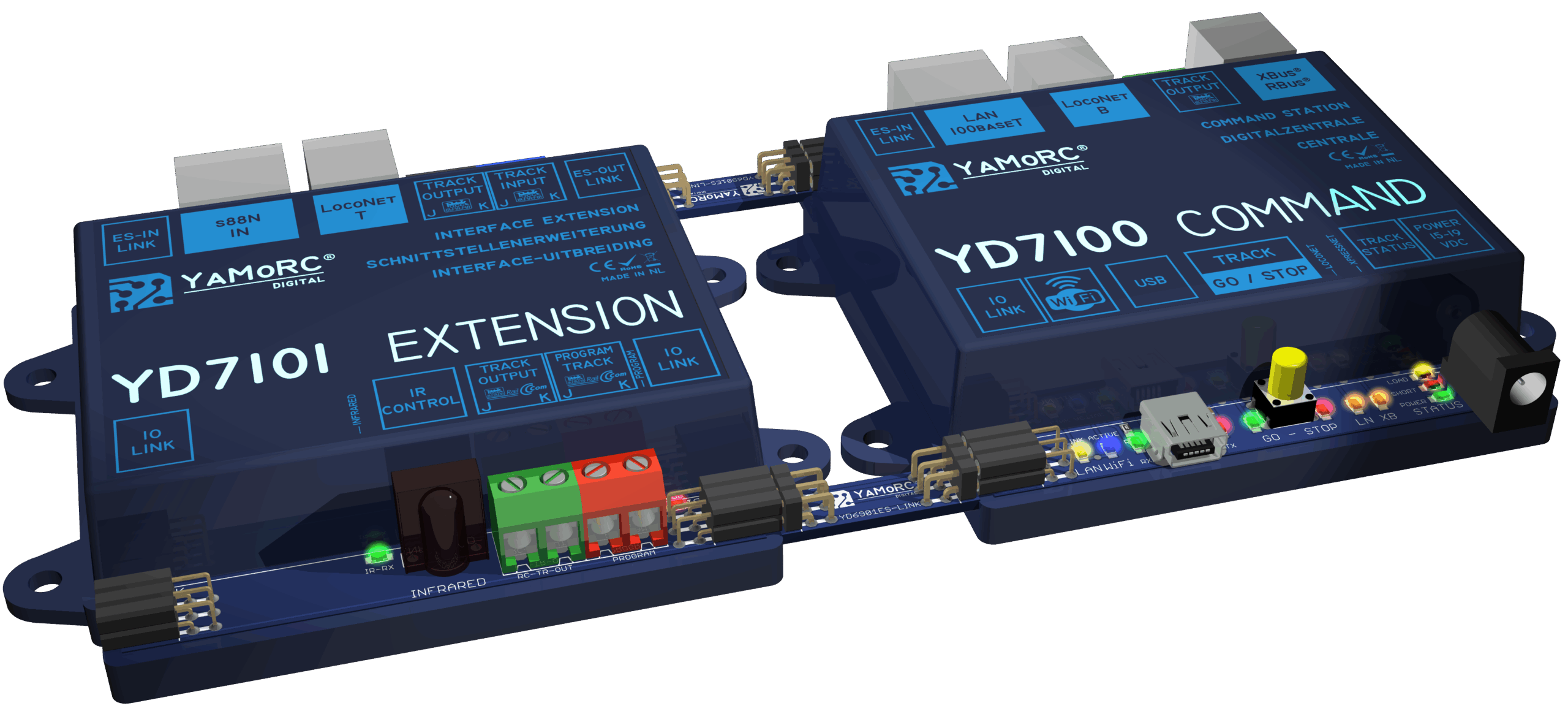

YaMoRC YD7101 – IO-Schnittstellenerweiterung für YD7100 – Vorbestellung
Beschreibung
Die IO-Schnittstellenerweiterung für die kleine DCC-Zentrale
Es erweitert die bereits beeindruckenden Features und Fähigkeiten der YD7100 um weitere Schnittstellen und Optionen.
* Integrierter RailCom Global Detektor, ermöglicht u.a. Decoder auslesen über POM !
* Umschaltbare Track-Out und Programmiergleis-Anschlüsse.
* Programmiergleis mit voller RailCom-Unterstützung
* Programmiergleis im Normalbetrieb befahrbar
* Track-Outs während der Programmierung abgeschaltet.
* Infrarot-Sensor, um u.a. Uhlenbrock Iris und Piko DigiFern zu verwenden
* LocoNet-T-Buchse mit 1,5 Ampere (der maximale Strom auf einem durchschnittlichen RJ12-Stecker) LocoNet-Leistung.
* ES-Link für Daisy-Chaining von weiteren Modulen
* s88N Anschluss für herkömmliche s88-Module
* IO-Link für High-Speed I2C Erweiterungsmodule, auch Daisy-Chained.
Verkaufspreis noch unter Vorbehalt!
Hilfreiche Links:
Firmware und Programmiersoftware
ES-Link
ES-Link ist eine offene Weiterentwicklung von YaMoRC auf dem s88-Bus.
Daraus ergibt sich auch der Name Erweiterter S88-Bus.
Physikalisch ermöglicht es zwei benachbarte YaMoRC-Module mittels des ES-Link-Sticks miteinander zu verbinden: Dies ist im Moment praktisch, wenn man z.B. ein LocoNet-Rückmeldemodul mit 32, 48 oder mehr Eingängen erstellen möchte, indem er YD6016LN mit mehreren YD6016ES-Rückmeldemodulen kombiniern.
Normalerweise haben sogenannte s88-Master-Module einen ES-Link-Anschluss: ES-IN-Link. Dieser Anschluss ist normalerweise bei den meisten YaMoRC-Modulen mit USB-Anschluss vorhanden. In diesem Fall bietet der ES-IN-Link auch eine bidirektionale serielle Kommunikation basierend auf einem UART-Protokoll mit 9600 Baud. Dadurch können Module, die keinen USB-Anschluss haben, trotzdem konfiguriert und aktualisiert werden, wenn sie mit einem Modul mit ES-IN-Link verbunden sind.
Solche USB-losen Module können entweder ES-PGM-Link- oder ES-OUT-Link-Anschlüsse haben. Beide sind identisch und müssen an ein ES-IN-Link-Modul angeschlossen werden.
Schließlich kann ein Modul sowohl ES-IN-Link als auch ES-OUT-Link haben. Solche Module können verkettet werden und bieten einen sogenannten transparenten Modus.
Garantie und Gewährleistung
24 Monate Gewährleistung ab Kaufdatum
Inhalt der Garantie/Ausschlüsse:
Die Garantie umfasst nach Wahl von YaMoRC die kostenlose Beseitigung oder den kostenlosen Ersatz des schadhaften Teils, die nachweislich auf Konstrukions-, Herstellungs-, Material- oder Transportfehler beruht. Hierzu müssen Sie den Decoder ordnungsgemäß frankiert an uns einsenden. Weitergehende Ansprüche sind ausgeschlossen.
Die Garantieansprüche erlöschen:
1. Bei verschleißbedingter Abnutzung bzw. bei üblicher Abnutzung von Verschleißteilen.
2. Bei Umbau von YaMoRC-Produkten mit nicht vom Hersteller freigegebenen Teilen.
3. Bei Veränderung der Teile, insbesondere durch Öffnen des Gehäuses.
4. Bei Verwendung zu einem anderen als vom Hersteller vorgesehenen Einsatzzweck.
5. Wenn die von YaMoRC in der Betriebsanleitung enthaltenen Hinweise nicht eingehalten wurden.
Die Garantiefrist verlängert sich durch die Instandsetzung oder Ersatzlieferung nicht. Die Garantieansprüche können entweder bei Ihrem Händler oder durch Einsenden des reklamierten Produkts zusammen mit der Garantieurkunde, dem Kaufnachweis und der Fehlerbeschreibung direkt an YaMoRC gestellt werden:
